PXE — сетевая установка ОС

Зачем нужен этот раздел¶

Разворачивать ОС на новых машинах вручную — это час работы администратора на каждый АРМ: носитель, установка, ввод в домен, агент. Вкладка «PXE» автоматизирует весь цикл: машина включается, загружается по сети, получает операционную систему с нужными настройками, агента LSUS и (опционально) место в домене — без установочного диска и присутствия человека. Поддерживаются РЕД ОС, Astra Linux (включая Special Edition), Альт и Windows 10/11.

Что получается на выходе:

• Новое «голое» железо ставится с нуля: LSUS замечает незнакомую машину в сети, администратор подтверждает — и она получает готовый образ.
• Уже известные хосты можно переустановить удалённо из карточки хоста или списком.
• После установки машина сама появляется в LSUS: агент регистрируется, дальше работают обычные Конфигурации — домен, политики, пакеты, обновления.

Как это устроено¶

В установке участвуют три стороны:

Жизненный цикл установки — пять шагов, их видно в колонке «Прогресс» задания:

pxe_wait → installing → installed → enrolled → joined

Шаги — это не проценты: LSUS отражает реальные события (загрузка, прогресс инсталлятора, регистрация агента), а не угадывает ход установки.

Подключение PXE-точки¶

Роль pxe устанавливается на отдельный хост так же, как остальные серверные роли LSUS — пакетами ОС. Порядок:

1. На Master откройте PXE → PXE-точки → «Подключить точку» и нажмите «Выпустить ключ». Регистрационный ключ действует 24 часа.
2. Установите пакеты роли на хосте точки (пошагово — Установка PXE).
3. В .env точки укажите LSUS_MASTER_URL и полученный LSUS_PXE_REGISTRATION_KEY. Сертификат Master точка подтянет сама при регистрации — путь к сертификату в настройках заполнять не нужно. Если Master в момент старта ещё не готов, точка повторит регистрацию сама, без перезапуска.
4. После старта контейнеров точка появится на вкладке PXE-точки со статусом online.

Порты и переменные роли — в Справочнике портов и переменных.

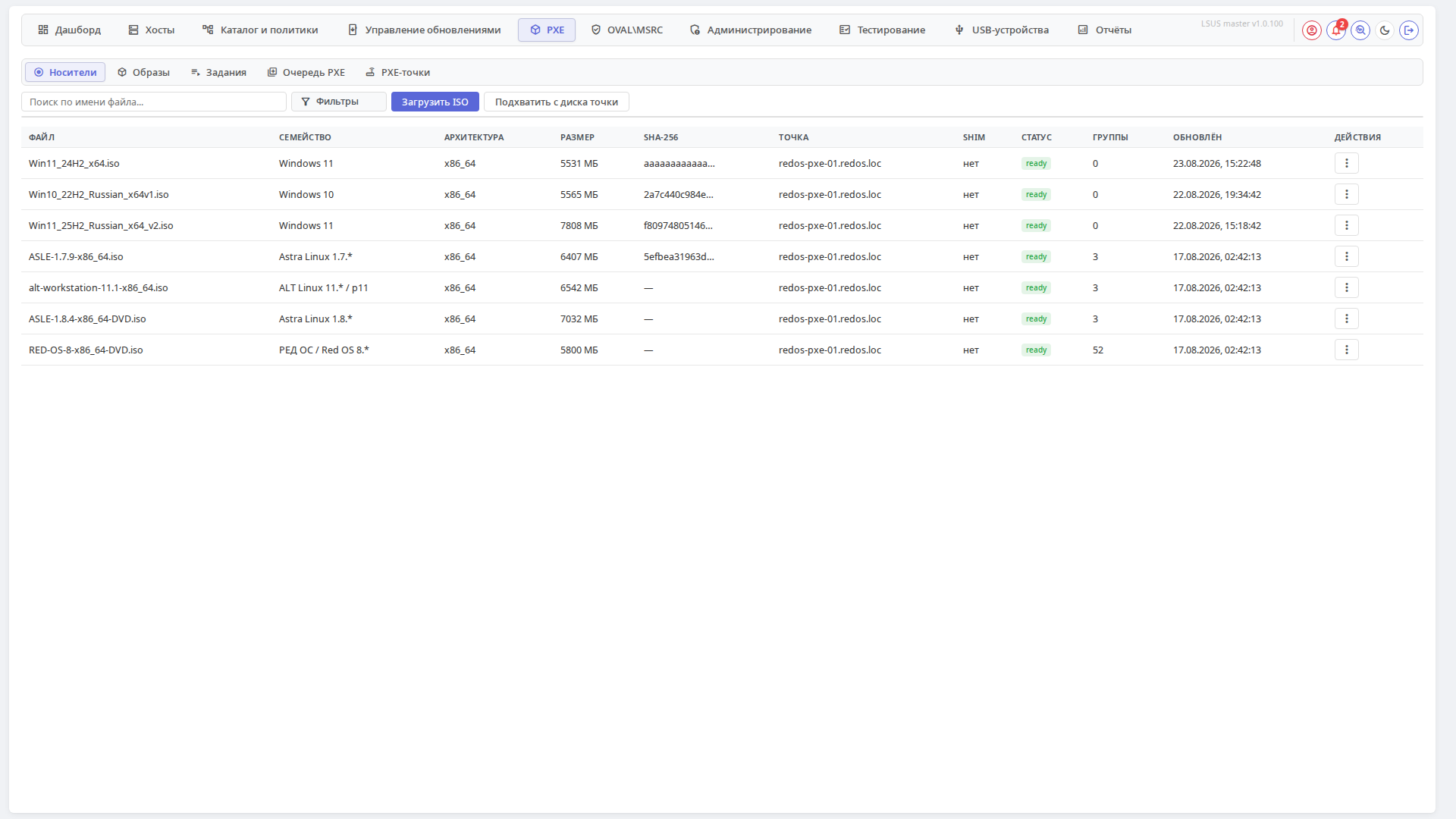

Подвкладка «Носител軶

Носитель — это исходный ISO-дистрибутив, загруженный на PXE-точку. Из носителей собираются образы.

Как попадает ISO на точку:

• «Загрузить ISO» — файл с диска браузера идёт через Master на точку (по частям; Master ISO не хранит) либо с пограничного сервера (Edge): Master скачивает ISO с Edge и сразу заливает на точку, как при импорте репозитория из ISO. После успешного скана окно закрывается, семейство/версия/архитектура и подсказка «распакуйте носитель» появляются в статусе вкладки. Пока идёт загрузка, кнопки «Загрузить» и «Скачать и сканировать» недоступны.
• «Подхватить с диска точки» — для закрытых контуров: файл заранее копируется на диск точки (каталог incoming), а Master регистрирует его и сразу сканирует.

Столбец «Семейство» — это пресет из справочника «Пресеты ОС» (Astra Linux 1.7.*, РЕД ОС / Red OS 8.*, ALT Linux 11.* / p11), а не сырая строка astra 1.7. Сопоставление — по семейству и версии из ISO (и имени файла). Фильтр носителей строится из того же справочника.

Дальше носитель проходит стадии:

Действия над носителем:

• Пересканировать — повторно определить метаданные (после замены файла вручную).
• Extract — распаковать ISO в дерево на точке: из него инсталлятор берёт пакеты, ядро и initrd. ISO при этом можно оставить (понадобится для remaster) или удалить ради места.
• Собрать носитель (remaster) — собрать из образа офлайн-носитель: облегчённый iPXE-ISO с URL точки или полный ISO с зашитым автоответом для машин вовсе без сети.

Колонка Shim показывает, есть ли в дистрибутиве подписанный загрузчик — это заготовка под Secure Boot (см. Secure Boot).

Удалить носитель нельзя, пока на него ссылаются образы, — сначала удалите образы.

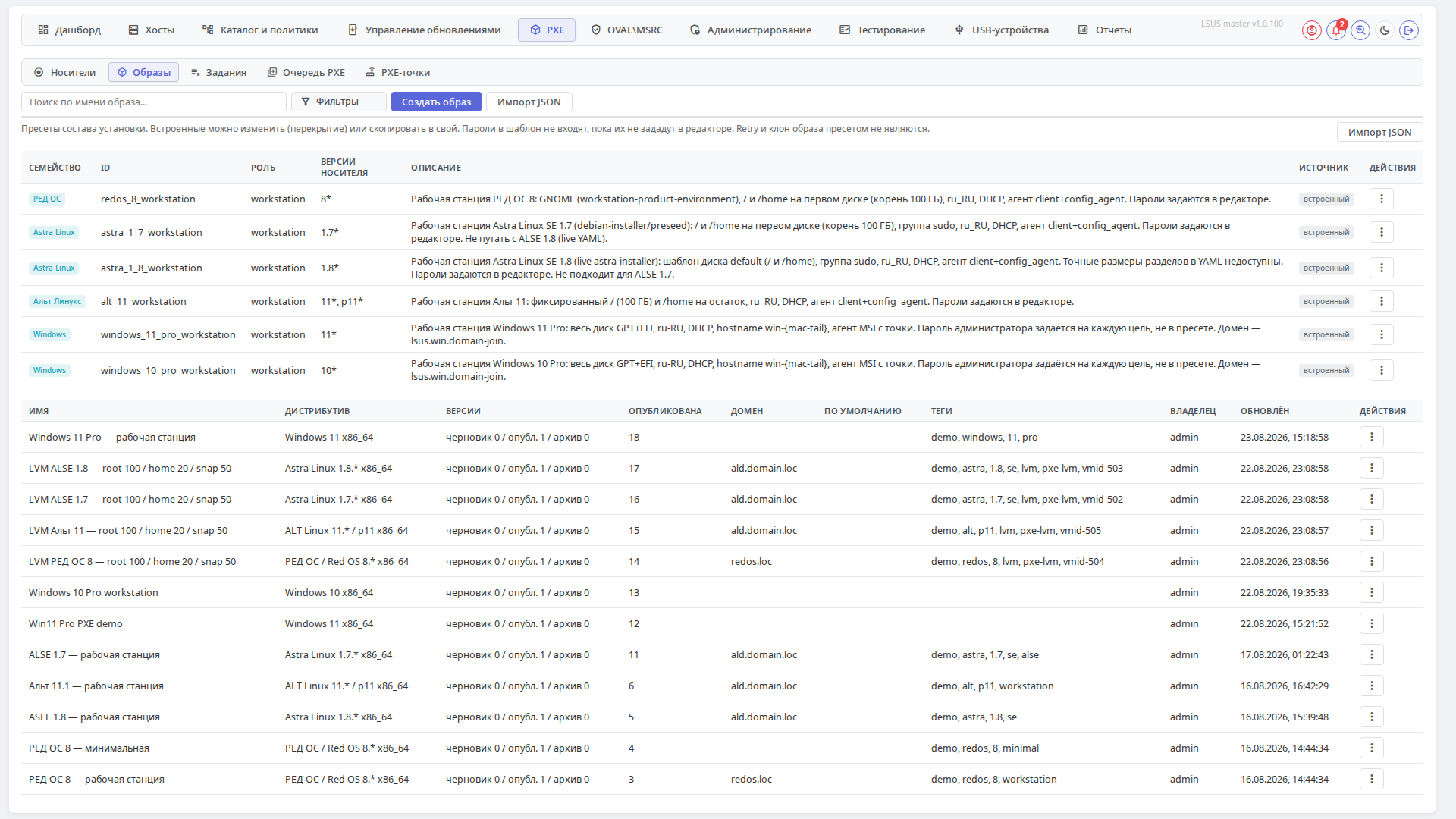

Подвкладка «Образы»¶

Образ — это не новый ISO, а сохранённый состав установки поверх носителя: разметка диска, локаль, учётные записи, пакеты, файлы, скрипты, агент, целевой домен. Один носитель — много образов («рабочая станция», «касса», «АРМ разработчика»).

Версии образа проходят жизненный цикл:

draft → published → archived

Черновик правится сколько угодно; published-версия неизменяема и именно её получает машина; старую опубликованную версию можно архивировать при выпуске новой. В списке видно, какая версия опубликована и когда.

• «Создать образ» — из носителя в статусе ready; в модалке можно выбрать пресет состава (встроенный или свой) или пустой черновик. Сразу открывается редактор.
• Над таблицей образов — каталог пресетов (семейство, id, роль, версии носителя, описание, источник). Это не шестая подвкладка и не справочник линеек ОС (os_version_pattern_presets): только состав установки. Встроенные (redos_8_workstation, astra_1_7_workstation / ALSE 1.7, astra_1_8_workstation / ALSE 1.8, alt_11_workstation) можно редактировать (перекрытие в БД) или скопировать в свой id; «Сбросить» возвращает встроенный состав. Импорт/экспорт JSON — перенос пресетов между стендами. Пароли в пресет не входят, пока их не зададут в редакторе. Retry цели и клон образа пресетом не являются. Пресет ALSE 1.8 (live YAML) не подходит к носителю ALSE 1.7 (debian-installer).
• Импорт/экспорт JSON образа — перенос образов между стендами (dev → prod) без ручного повторения настроек.
• Флаг «По умолчанию» — образ, который получает незнакомое железо в режиме default_image (см. Очередь PXE).

Редактор образов¶

Полноэкранная модалка в стиле конструктора политик: слева дерево разделов, справа форма.

Для Astra Special Edition добавляется раздел Astra SE: уровень защищённости Орёл / Воронеж / Смоленск (как в preseed os-check и YAML mode) и дополнительные опции, которые допускает выбранный уровень (МКЦ, мандатное разграничение, ЗПС, запрет ptrace). Уровень должен соответствовать лицензии.

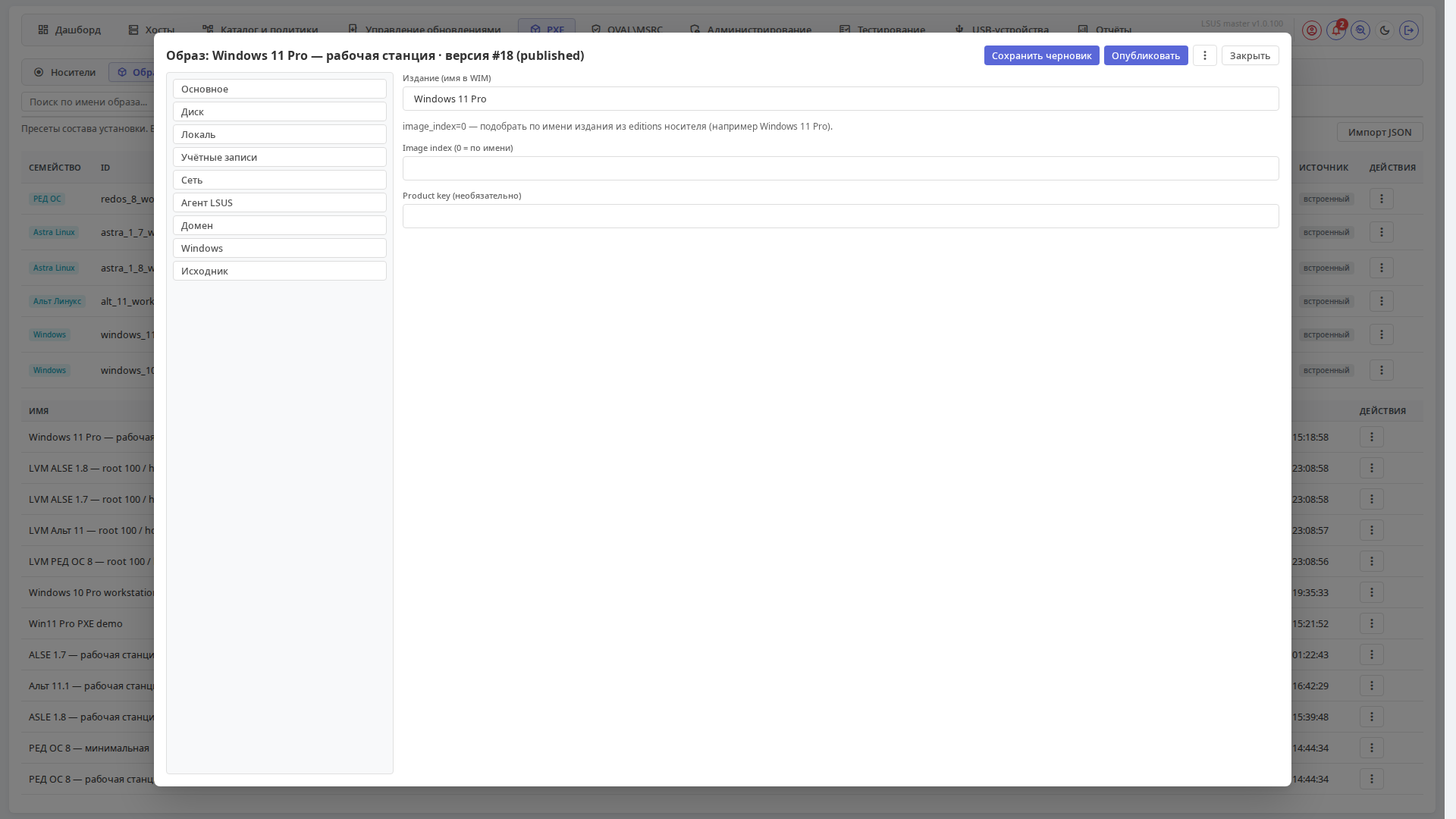

Образ Windows¶

Windows 10/11 (x86_64, UEFI) ставится как отдельное семейство:

• Разметка — только «весь диск» (GPT: EFI, MSR и раздел Windows); LVM и отдельный /home для Windows недоступны.
• Часовой пояс — идентификаторы Windows (Russian Standard Time), не IANA.
• Издание задаётся именем из WIM носителя (Windows 11 Pro и т.п.) или порядковым индексом; ключ продукта — необязательно.
• Пароль локального администратора задаётся на каждую цель при выдаче задания (вместе с одноразовым кодом), а не в составе образа — в редакторе он не хранится.
• Загрузка: WinPE стартует по сети (iPXE + wimboot по HTTP), установщик берёт файлы с точки по SMB.
• Ввод в домен — шаблон lsus.win.domain-join (после установки, как у Linux).
• Удалённо перезагрузить Windows-машину в PXE нельзя (BOOT_PXE для Windows не выполняется) — нужен человек с выбором сетевой загрузки в меню UEFI.

Разметка диска¶

Новый образ по умолчанию: отдельный /home, корень 100 ГБ, swap 8192 МБ. Для LVM дополнительно 50 ГБ свободных экстентов VG под снапшоты агента (не отдельный том и не заглушка). Уже сохранённые образы со своими root_gb / swap_mb не переписываются.

Для схемы LVM с дефолтами нужен диск примерно 160 ГБ. На меньшем (демо-VM 40–60 ГБ) генератор ужмёт корень и резерв, установку не роняет. Astra 1.8 (live YAML) принимает только шаблон storage.template (minimal / default); точные размеры разделов инсталлятор не читает.

Кнопки тулбара:

• Сохранить черновик, Валидировать — проверка состава без публикации.
• Применить пресет — в меню «три точки» черновика: подставить состав из каталога (пустые хеши пресета не затирают уже заданные пароли).
• Редактор пресета — тот же каркас, без публикации: сохранение пишет в каталог (перекрытие встроенного или свой пресет).
• Превью — итоговый файл автоответов «глазами инсталлятора»: kickstart для РЕД ОС, preseed/YAML для Astra, autoinstall.scm + vm-profile.scm для Альт. Обновляется на лету при правке формы.
• Опубликовать — зафиксировать версию для выдачи машинам.
• Клонировать, Diff — копия образа и сравнение версий.
• Собрать носитель — remaster офлайн-ISO.

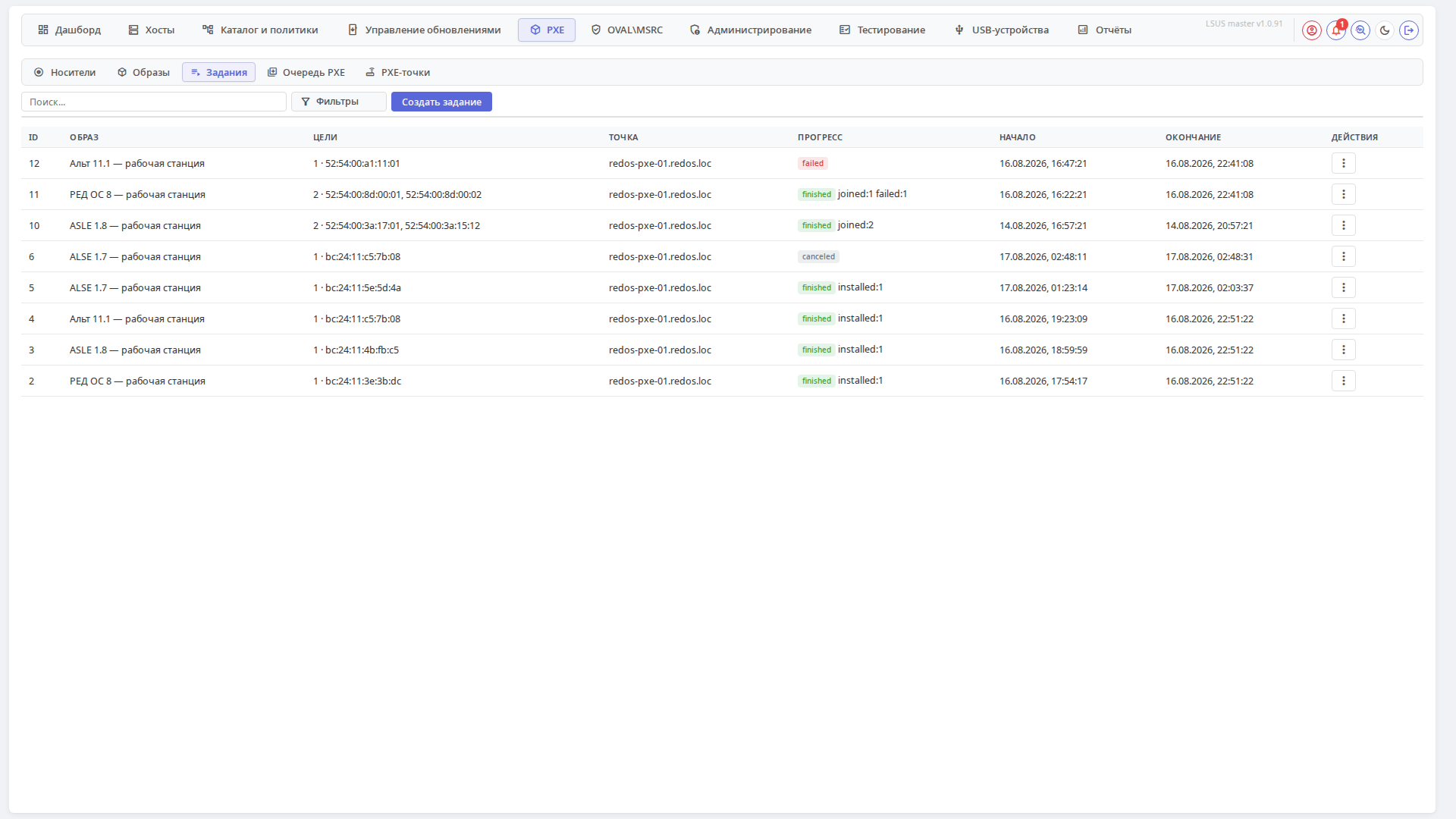

Подвкладка «Задания»¶

Задание — это «поставить такую-то published-версию образа на такие-то машины через такую-то точку». Создаётся двумя путями:

• со вкладки Задания → «Создать задание» — кнопка «Выбрать хосты…» открывает дерево каталога (как в кампаниях). В таблице видны имя, MAC и можно ли уйти в PXE удалённо;
• из карточки хоста → «Установить ОС» — вкладка открывается с уже выбранным хостом.

Это хосты, уже известные LSUS (есть агент и инвентарь). Числовой id вводить не нужно. MAC голого железа без агента сюда не вставляют — такие машины на вкладке «Очередь PXE».

Поля мастера задания:

После создания задания (и после одобрения неизвестного MAC) Master выдаёт одноразовый код формата XXXX-XXXX. Его нужно ввести в консоли iPXE — без кода ядро не отдаётся. Код виден в журнале задания (столбец «Код») и в меню «Одноразовые коды». После шага boot код помечается использованным; «Повторить» или «Выдать новый код» выпускает другой.

По каждой цели отслеживается статус (см. жизненный цикл), неудачную цель можно повторить, задание — отменить.

Повтор выдаёт новый boot-token и снимает на точке маркер install-started. Сам маркер one-shot пишется только после шага post (успешный %post / laststate), а не после %pre / early_command: иначе любой сбой инсталлятора оставлял пустой диск и запрещал вторую загрузку по PXE (exit 1 / localboot).

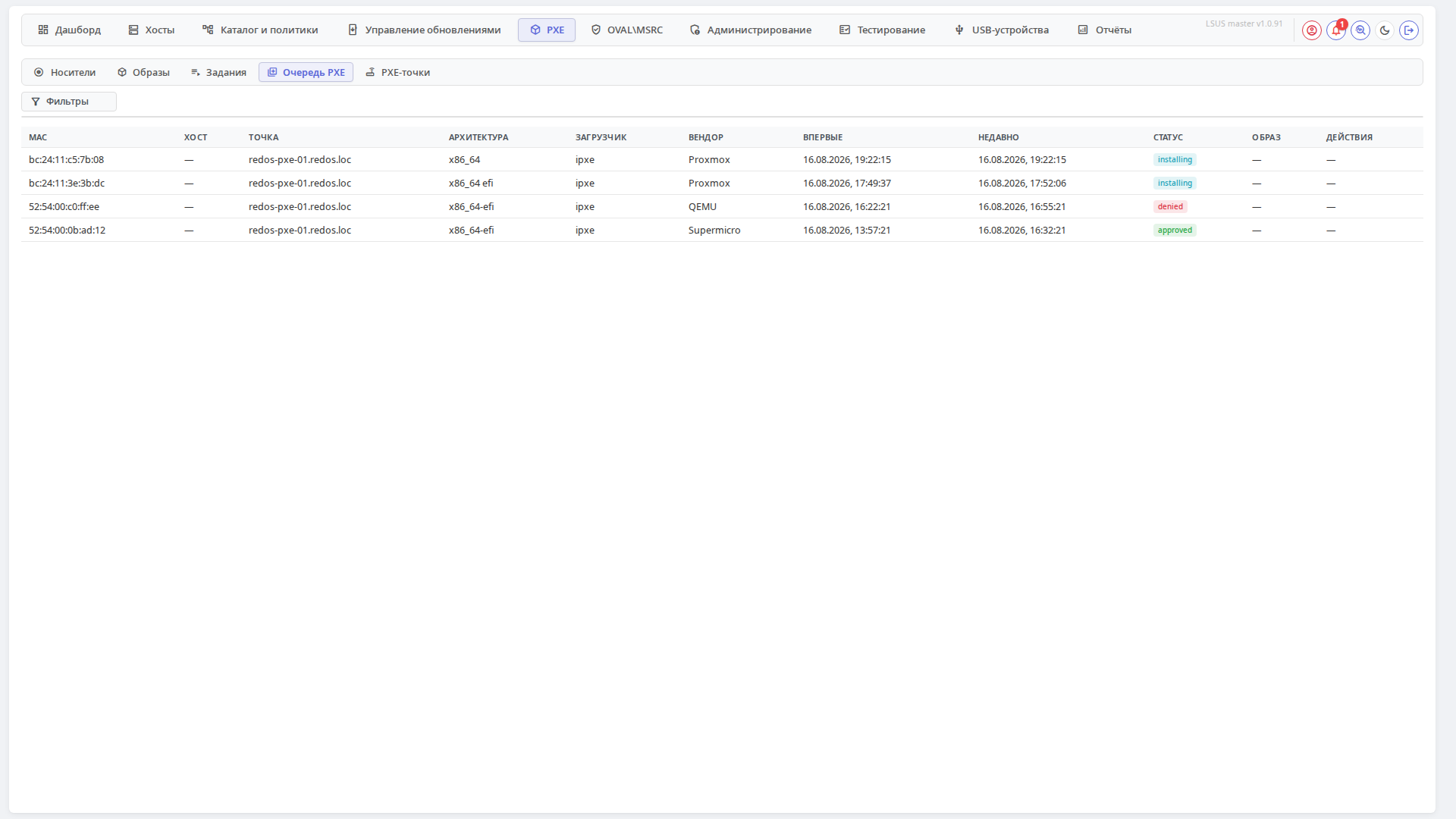

Подвкладка «Очередь PXE»¶

Очередь MAC, которые загрузились по PXE без активного задания установки. Сюда попадает и новое железо без агента, и уже известный хост, если его загрузили по сети вхолостую. В таблице: MAC, хост из инвентаря (если MAC совпал), архитектура, загрузчик, вендор NIC, когда впервые и последний раз замечены.

Поведение точки задаётся режимом очереди (поле «MAC без задания» в карточке точки):

После успешной установки машина проходит enrolled и появляется в списке хостов как обычный управляемый хост.

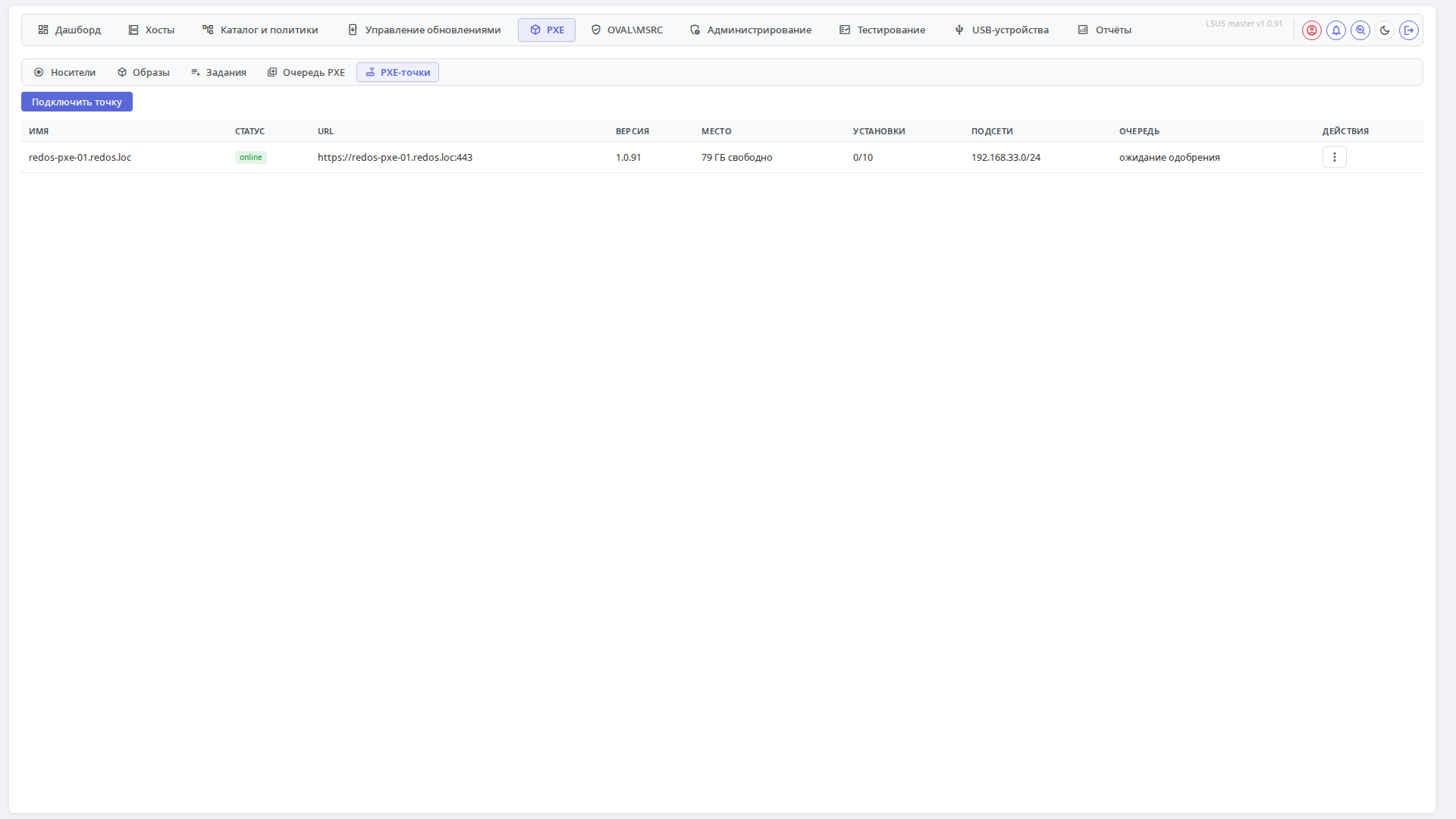

Подвкладка «PXE-точк軶

Таблица точек показывает: статус online (по heartbeat), URL, версию lsus-pxe и совместимость с Master, свободное место store, число активных установок и лимит параллельных, подсети обслуживания, режим очереди (колонка «Очередь»).

• Подключить точку — выпустить регистрационный ключ (см. выше).
• Подсети — список сетей, которым точка отвечает как proxyDHCP. Попадают в конфиг dnsmasq как dhcp-range=<сеть>,proxy. Relay из подсети без записи точка игнорирует.
• Диагностика DHCP — журнал DHCP-обмена по MAC: что запросил клиент и что ответила точка. Первый инструмент при «не грузится по сети».

Ввод в домен¶

Ввод в домен выполняется после установки, когда агент уже зарегистрировался. Для Linux раскатывается шаблон lsus.linux.domain-join, для Windows — lsus.win.domain-join (модуль Конфигурации):

1. Инсталлятор готовит почву: FQDN, DNS на контроллер домена, NTP, корпоративный CA, репозиторий агента.
2. Машина регистрируется в LSUS как новая установка.
3. Шаблон выполняет join: realm join / net ads join (AD, Samba DC, RedADM) или ipa-client-install (FreeIPA, ALD Pro), настраивает sssd и krb5.
4. Критерий успеха — не код возврата команды, а признак is_domain_joined в heartbeat машины.

Учётные данные для join хранятся в ConfigCredential (domain_join_user, domain_join_password) — в файле автоответов и на точке PXE их нет. Политику прежней computer-учётки (сбросить/переиспользовать/удалить) задаёт задание установки.

Свежеустановленные машины собираются в коллекцию по критерию installed_within_days — удобно для пост-настройки после массовой раскатки.

Настройка сети для установки¶

Точка работает рядом с корпоративным DHCP, а не вместо него: адреса машинам по-прежнему выдаёт штатный DHCP, а точка только добавляет PXE-ответы.

Вариант A — IP-helper (предпочтительно)¶

Клиенты и точка могут быть в разных L2. На маршрутизаторе VLAN установки relay-адресами указываются и корпоративный DHCP, и IP точки:

! Cisco IOS
interface Vlan100
 ip helper-address <dhcp-server>
 ip helper-address <pxe-point>

# Huawei / аналог
dhcp relay server-group 1 ip <dhcp-server>
dhcp relay server-group 1 ip <pxe-point>

Вторая фаза PXE идёт на UDP 4011 — убедитесь, что она тоже прокидывается.

Вариант B — options 66/67¶

Если proxyDHCP в сети нельзя (вариант A недоступен), на DHCP-сервере для VLAN установки задаются опции:

Не указывайте snponly.efi / undionly.kpxe машине, которая уже загрузилась в iPXE: она снова скачает тот же бинарник по TFTP и уйдёт в цикл — в «Очереди PXE» MAC не появится. TFTP-сервер точки (UDP 69) нужен только для первичного chainload на «голом» UEFI/BIOS; дальше всё идёт по HTTP с порта 80.

Что открыть и проверить¶

• Firewall хоста точки: TCP 80/443, UDP 67/69/4011.
• SELinux (РЕД ОС): метки на каталоге store и доступ dnsmasq к TFTP-корню.
• Подсеть установки должна быть прописана в карточке точки — иначе relay с giaddr игнорируется.
• Часть UEFI игнорирует proxyDHCP, если штатный DHCP отвечает быстрее, — тогда options 66/67 или helper на 4011.

Secure Boot и удалённая переустановка¶

iPXE не подписан ключами Microsoft, поэтому при включённом Secure Boot цепочка не стартует — на целевых машинах его отключают. Заложен и подписной путь: shim/GRUB из ISO самого дистрибутива (grub.cfg-01-<mac> в TFTP) — он свой у каждого дистрибутива и включается по мере поддержки.

В карточке задания видно, каким путём загрузилась машина (ipxe / shim_grub).

Про удалённую переустановку: BOOT_PXE сработает, только если в UEFI есть сетевая BootEntry — агент собирает раздел инвентаря firmware (efibootmgr), и в задании цель помечается: «переустановка удалённо возможна» или «нужен человек с F12». Legacy BIOS загрузку по сети удалённо не переключить — только вручную через меню загрузки.

Безопасность¶

• Загрузочная плоскость — HTTP без TLS: доступ ограничен одноразовым кодом (ввод в iPXE), boot-token (служебный, с TTL), привязкой к MAC и ACL по подсетям из карточки точки. TTL проверяется на точке: просроченный токен не отдаёт ядро — машина снова ждёт одобрения.
• Случайная переустановка при постоянно включённом PXE: ядро только у MAC из задания в статусе pxe_wait / installing. После %post точка помнит MAC (install-done) и отдаёт localboot (exit 1), даже если задание уже не в jobs.json. Статусы installed / enrolled / joined тоже только localboot. Отклонённые MAC (denied) ядра не получают. Повтор цели в журнале задания выдаёт новый boot-token и снимает one-shot (маркер токена и запись MAC) — без Retry повторная установка с того же MAC не начнётся.
• Режим unknown «approve» — единственная защита для машин без задания: iPXE ждёт решения администратора. «Образ по умолчанию» в этой версии ОС сам не ставит.
• В файле автоответов — только хеш пароля root; post-скрипты удаляют следы (anaconda-ks.cfg и аналоги).
• Пароль join-учётки домена не покидает ConfigCredential на Master.
• Загрузка ISO на точку — по одноразовому билету Master (Bearer-токен, CORS на origin Master, не cookie).
• Все ключевые действия пишутся в аудит: выпуск ключа точки, создание носителя, создание образа, публикация версии, создание задания.

Права доступа¶

Готовая системная роль PXE-админ (pxe_admin) выдаёт все четыре права ниже плюс просмотр дашборда, кабинета, отчётов и списка хостов. Администратор (admin) получает их автоматически. Администратор ИБ (security_auditor) — только osdeploy.view. Роли можно назначить и по отдельности в пользовательской роли.

Ограничения текущей версии¶

• Secure Boot на целевых машинах должен быть выключен (ограничение iPXE).
• Поддерживаются семейства РЕД ОС, Astra Linux, Альт и Windows 10/11 (x86_64, UEFI; удалённый старт в PXE для Windows-хостов недоступен — сетевую загрузку выбирают вручную).
• Точка PXE — всегда отдельный хост, совмещение с другими ролями не поддерживается.
• Откат установки не предусмотрен: PXE ставит систему заново (для отката перед обновлениями используйте LVM-снапшоты).
